A földelések létesítését az MSZ HD 60364-5-54:2012 szabvány szabályozza. Családi házak esetében emellett az MSZ 447:2019 szabvány vonatkozó előírásait is szem előtt kell tartani.
A földelési megoldásoknak alapvetően három főbb típusát különböztetjük meg:
Házalapföldelés – melynek részletes bemutatására ez a weboldal NEM tér ki.
Szalagföldelés.
Földelőszondás földelés és mélyföldelés.
A villamos berendezés megérinthető, áramot vezető része. Normál üzemben nem áll feszültség alatt, de az alapszigetelés sérülésekor feszültség alá kerülhet (aktívvá válhat).
Olyan áramvezetésre képes elem, amely eredendően nem tartozik a villamos hálózathoz, de képes valamilyen villamos potenciált (jellemzően a helyi földpotenciált) közvetíteni a térbe.
Közvetlenül a talajjal vagy valamilyen jól vezető közeggel (például betonnal) villamos kapcsolatban álló, abba beágyazott vezetőképes elem.
Az épület betonalapjába elhelyezett, a legtöbb esetben zárt hurkot képező földelő.
Közvetlenül az épület alapja alatti talajrétegbe fektetett, jellemzően zárt hurkot alkotó földelő.
Kifejezetten biztonsági okokból – elsősorban áramütés elleni védelemre – kiépített vezető. (Ide tartozik például a védőösszekötő-vezető, a védőföldelő-vezető és a biztonsági célú földelővezető.)
A védő célú egyenpotenciálra hozáshoz (EPH) alkalmazott védővezető.
A hálózat vagy berendezés adott pontja és a földelő közötti vezetőképes kapcsolatot (vagy annak egy szakaszát) biztosító vezető. Gyakorlatilag ez köti össze a földelőt az egyenpotenciálú hálózat egy pontjával, ami legtöbbször a fő földelőkapocs.
A földelőrendszer központi eleme (kapocs vagy sín), amelyhez több különböző vezető csatlakoztatható földelés és egyenpotenciálra hozás céljából.
Kifejezetten a védőföldelés kialakítására szolgáló védővezető.
A hálózat vagy berendezés bizonyos pontjainak földelése, amely nem biztonsági (érintésvédelmi), hanem a normál működéshez szükséges technikai célokat szolgál.
A rendszer vagy berendezés földelését biztosító összes villamos kötés, eszköz és szerelvény összessége.

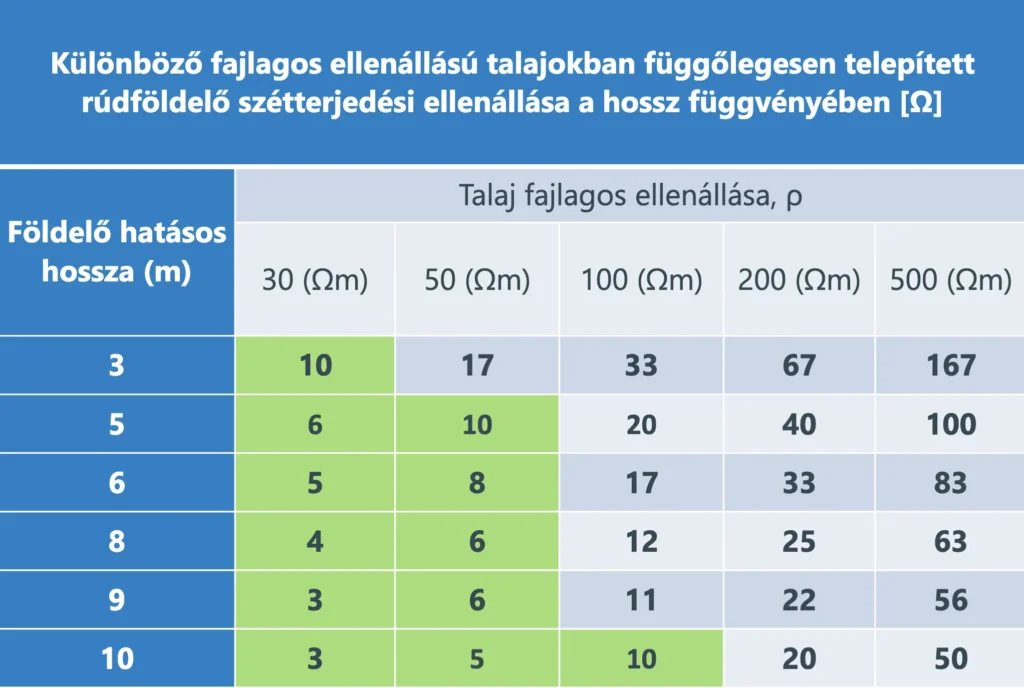

Az a földelő (vagy földelők rendszere) számít számottevőnek, amelynek a fagyhatár alatti vízszintes kiterjedése eléri a 8 métert, vagy a függőleges kiterjedése a 4 métert. Ha az épület rendelkezik betonalap-földelővel, a földelési ellenállás értékének külön igazolása nem szükséges.
| A talaj jellege | Fajlagos ellenállás (Ωm) |
|---|---|
| Mocsaras talaj | ... - 30 |
| Hordalék | 20 - 100 |
| Humusz | 10 - 150 |
| Nedves tőzeg | 5 - 100 |
| Képlékeny agyag | 50 |
| Márga és tömör agyag | 100 - 200 |
| Jurai márga | 30 - 40 |
| Agyagos homok | 50 - 500 |
| Kovasavas homok | 200 - 3000 |
| Köves talaj | 1500 - 3000 |
| Pázsittal fedett köves talaj | 300 - 500 |
| Puha mészkő | 100 - 300 |
| Tömör mészkő | 1000 - 5000 |
| Repedezett mészkő | 500 - 1000 |
| Agyagpala | 50 - 300 |
| Csillámpala | 800 |
| Időjárás hatásának kitett gránit és homokkő | 1500 - 10000 |
| Gránit és öreg homokkő | 100 - 600 |
| A talaj jellege | Fajlagos ellenállás átlagértéke (Ωm) |
|---|---|
| Iszapos, művelt föld, nedves, tömör feltöltés | 50 |
| Enyhén művelt föld, kavicsos, durva feltöltés | 500 |
| Fedőréteg nélküli köves föld, száraz homok, vízzáró kövek | 3000 |
A felhasználói hálózat TN-rendszerű védővezetőként létesített üzemi PEN-vezetőjének potenciáljára vonatkozóan biztosítani kell, hogy azonos legyen a környező talaj potenciáljával. Ennek érdekében a csatlakozó főelosztóban, vagy méretlen főelosztóban az üzemi PEN-védővezető potenciálját önállóan számottevő (lehetőleg nem nagyobb, mint 10 Ohm értékű) földeléshez kell rögzíteni. A földelés méréssel végzett ellenőrzését az elosztói zárópecsét bontása nélkül lehessen elvégezni. A mért főelosztó esetén az épületbe való becsatlakozásnál szintén ki kell alakítani a védővezető-potenciál rögzítéséhez számottevő földelést (fő földelőkapocs). Ez lehet olyan természetes földelés, amely önállóan is számottevőnek minősül (pl. építmény betonalap-földelője), vagy rúdföldelő.
A nem megfelelő, magas értékű földelés sokszor láthatatlan, mégis közvetlen élet- és vagyonvédelmi kockázatot hordoz magában:
Áramütés veszélye: Szigetelési hiba (testzárlat) esetén a hibaáram nem a földelési hálózaton keresztül vezetődik le, hanem a meghibásodott készüléket megérintő személyen keresztül záródik. Emiatt a túláramvédelmi eszközök (kismegszakítók) vagy késve, vagy egyáltalán nem oldanak le.
Működésképtelen védelem: A túl magas földelési ellenállás – és az ehhez társuló, esetlegesen nem megfelelően méretezett biztosítékok – miatt nem alakul ki a kioldáshoz szükséges nagyságú hibaáram, így a védelem nem képes megszakítani a meghibásodott áramkört.
Készülékek tönkremenetele: A hálózat nem képes biztonságosan elvezetni a fellépő túlfeszültséget (például egy közeli villámcsapás másodlagos hatását), ami az érzékeny elektronikai berendezések és háztartási gépek azonnali „megsüléséhez”, végzetes károsodásához vezethet.
Tűzveszély: Mivel a védelem nem old ki kellő időben, nem valósul meg a táplálás önműködő lekapcsolása. A hibahelyen tartósan fennálló hibaáram intenzív hőfejlődést okoz, ami komoly elektromos tűz kialakulásához vezethet.

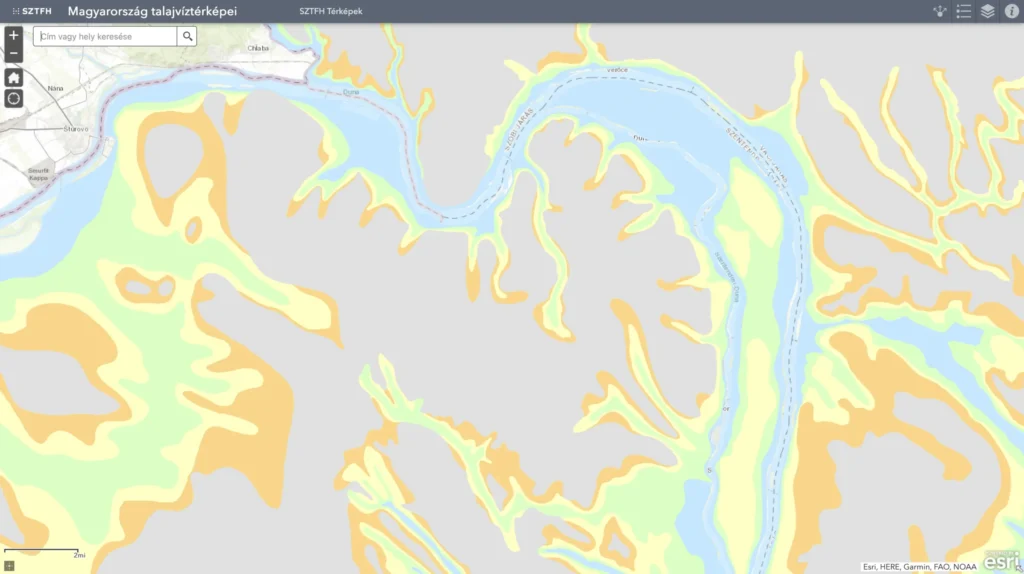

Vállalkozásunk Pest megye teljes területén vállalja földelési rendszerek szakszerű, precíz kiépítését. Minőségi alapanyagokkal és a részletekre maximálisan odafigyelve dolgozunk, technológiánk pedig kiválóan alkalmazkodik a régióban jellemző üledékes, homokos és agyagos talajszerkezetekhez.
Árainkat átláthatóan, rejtett költségek nélkül, tételes elszámolás alapján képezzük:
Kiszállási díj: 20 000 Ft
Alapdíj (Első földelőszonda telepítése): 76 900 Ft (Ez az összeg tartalmazza az első szonda lehajtását, a mérési pont szakszerű kialakítását, valamint a rendszerbe kötéshez szükséges összes szerelvényt.)

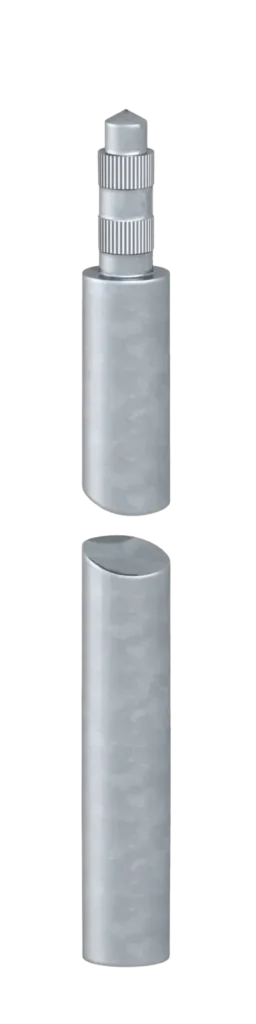

Hosszabbítási díj (1,5 méterenként): 31 900 Ft (Amennyiben a talajviszonyok megkívánják, a rendszer 1,5 méteres tagokkal bővíthető. Az ár magában foglalja a horganyzott acél toldóelem anyagköltségét és a munkadíjat is.)

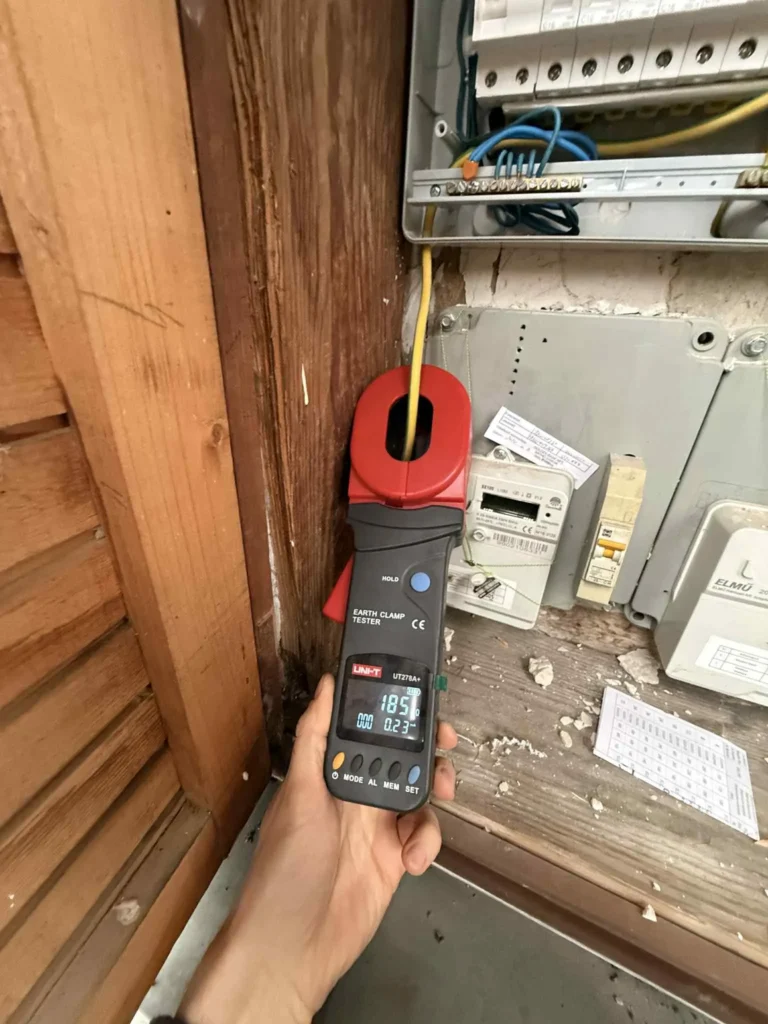

A telepítés mélységét nem találomra, hanem szigorú műszeres mérésekkel határozzuk meg. Célunk az MSZ 447:2019 szabványban előírt, 10 Ω (Ohm) alatti földelési ellenállás elérése.
Minimális mélység: A szabvány előírásai szerint mélyföldelés esetén legalább 4,5 méter (3 db 1,5 méteres tag) mélységig kell lehatolni.

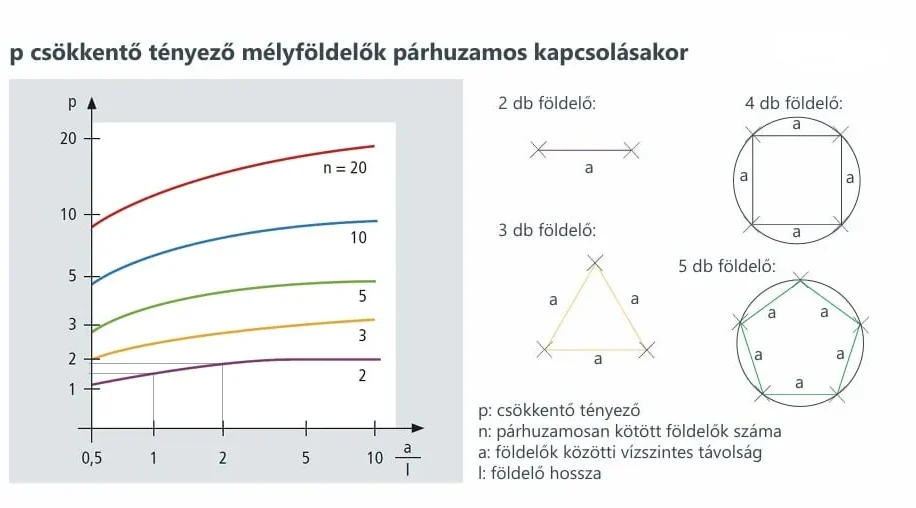

Várható mélység és alternatívák: A talaj nedvességtartalmától függően az ideális érték általában 3–6 méter között érhető el. Ha az előzetes számítások és mérések alapján a 10 Ohm körüli érték egyetlen szondával nem biztosítható, párhuzamosan levert földelőszondák létesítését alkalmazzuk.
Minden általunk átadott rendszerről hivatalos, az MSZ 60364 szabványsorozatnak megfelelő Villamos biztonsági felülvizsgálati (földelési ellenállás mérési) jegyzőkönyvet állítunk ki. Ennek díját a kivitelezés ára már tartalmazza.
Kőműves és helyreállítási munkák: A telepítést fúrási technológiával, a lehető legkisebb roncsolással végezzük. Az elkerülhetetlen nyomok esztétikai helyreállítását (vakolás, festés) azonban nem áll módunkban elvégezni; a bontási és kőműves munkák külön felárat képeznek.
Talajkorlátok (sziklás terep): Sziklás, hegyvidéki talajon (például a Budai-hegység bizonyos részein) a szondás technológia nem, vagy csak korlátozottan alkalmazható. Ilyen esetekben egyedi felmérés alapján szalagföldelés vagy alapozásföldelő kiépítését javasoljuk.
| Mélység | Alapdíj | Telepítés | Összesen |
|---|---|---|---|
| 1.5 m | 76.900 Ft | 31.900 Ft | 108.800 Ft |
| 3.0 m | 76.900 Ft | 63.800 Ft | 140.700 Ft |
| 4.5 m | 76.900 Ft | 95.300 Ft | 172.200 Ft |
| 6.0 m | 76.900 Ft | 127.600 Ft | 204.500 Ft |

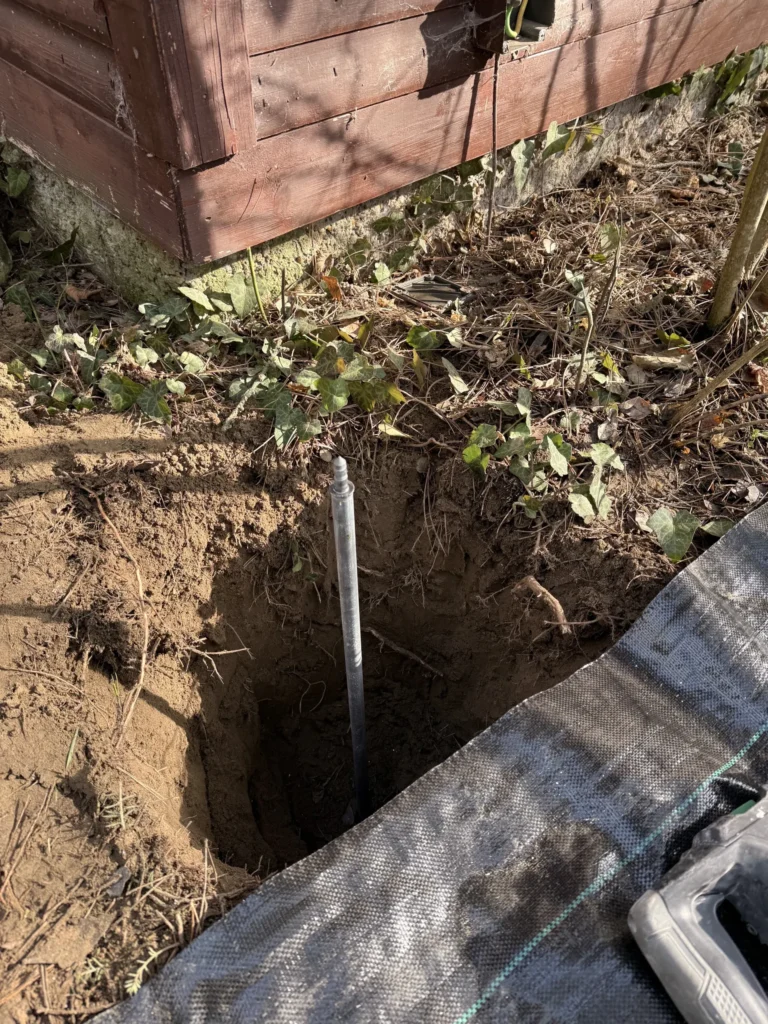

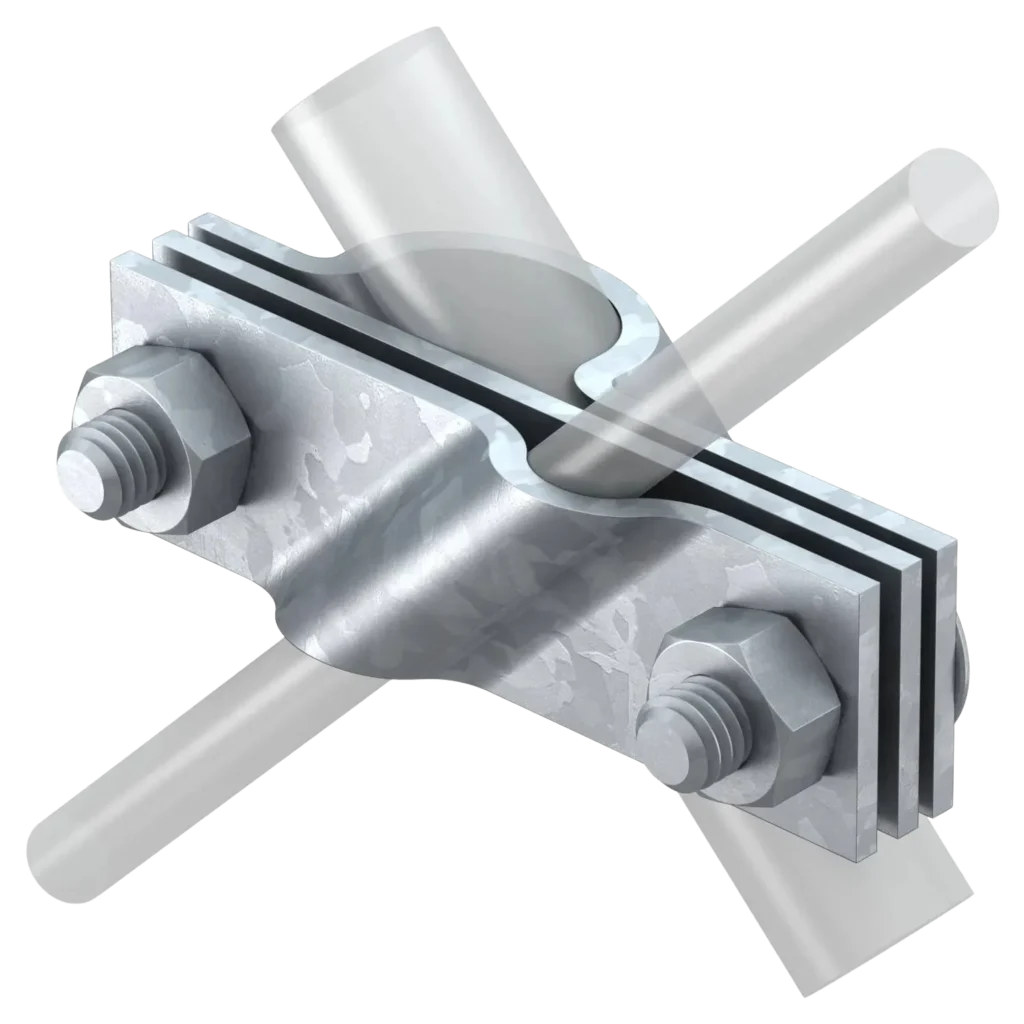

Földelési szonda kialakítása:
Fontos megjegyezni, hogy 4,5-6 méternél nem jön ki az érték, akkor párhuzamos földelést kell kialakítani.
